دیتیل های اجرایی درز انبساط (21 عدد دیتیل)
- عنوان: دیتیل های اجرایی درز انبساط
- فرمت: dwg
- تعداد شیت: 21 شیت نقشه
- قابلیت ویرایش: دارد
- دیتیل های اجرایی درز انبساط در 21 شیت نقشه به صورت فایل اتوکد (dwg) به همراه فایل فونت های استفاده شده ارائه شده است.
- فهرست نقشه ها:
- درز انبساط در کف پارکینگ
- درز انبساط در طبقات
- درز انبساط در همکف
- درز انبساط در کف طبقات با عایق رطوبتی
- درزهای انبساط و انقباض
- جزئیات درز انبساط و کنترل در دیوارهای سبک پیش ساخته (3 دیتیل)
- جزئیات درز انبساط در دیوارهای سبک پیش ساخته (2 ساعت مقاومت حرارتی)
- جزئیات درز انبساط در دیوارهای سبک پیش ساخته (1 ساعت مقاومت حرارتی)

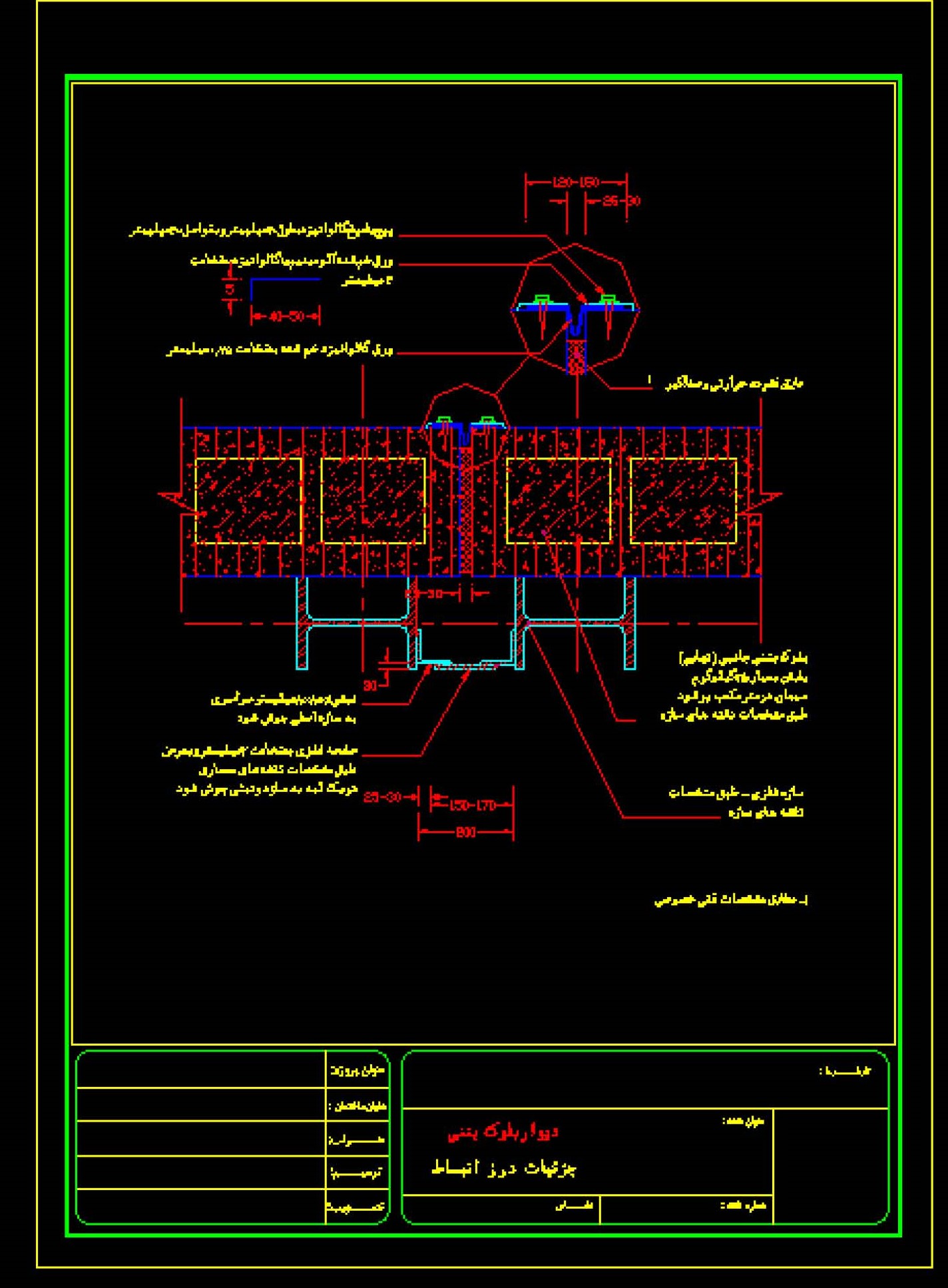

- جزئیات درز انبساط در دیوار بلوک بتنی (2 دیتیل)
- جزئیات درز انبساط کف و دیوار
- جزئیات درز انبساط در سقف کاذب (2 دیتیل)
- جزئیات درز انبساط در دیوار یا سقف

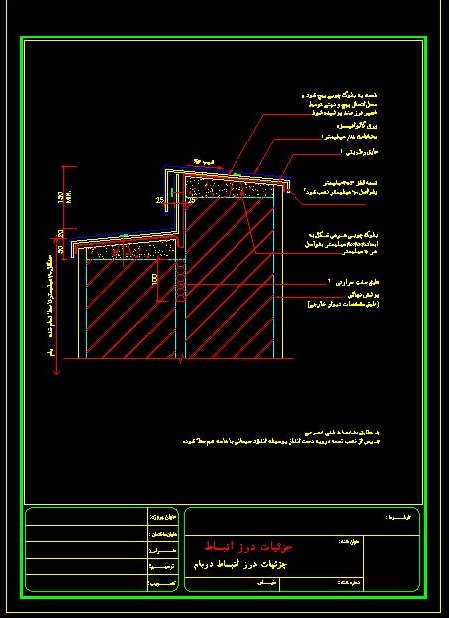

- جزئیات درز انبساط در بام (3 دیتیل)
- جزئیات درز انبساط در بام و دیوار (2 دیتیل)
- درز انبساط چیست؟
- درز انبساط که به عنوان اتصال حرکتی نیز شناخته می‌شود، مجموعه‌ای است که برای نگه داشتن ایمن قطعات در کنار هم و در عین حال جذب ایمن ارتعاش، انبساط ناشی از دما و انقباض مصالح ساختمانی یا اجازه حرکت به دلیل نشست زمین یا فعالیت‌های لرزه‌ای ایجاد می‌شود. در اصطلاح عامیانه، درز انبساط یک جداسازی میانی سازه است که برای کاهش تنش وارده بر مصالح ساختمانی ناشی از حرکت ساختمان است.
- به دلیل گرم و سرد شدن ناشی از تغییرات فصلی یا سایر منابع گرما، سطوح ساختمان، صفحات بتنی و خطوط لوله منبسط و منقبض می شوند. این سازه ها تا زمانی که هیچ درز انبساط وجود نداشته باشد در شرایط ناشی از تنش ترک می خورند. ساختمان‌ها معمولاً دارای درزهای انبساط هستند تا حرکات ناشی از تغییرات دما، رطوبت، نشست زمین، فعالیت لرزه‌ای و غیره را تطبیق دهند. در صورت وجود هرگونه حرکت در سازه بدون درز انبساط و دارای طول بیش از 45 متر ممکن است ترک های ساختمانی ایجاد شود.
- راهنما:
برای نمایش نقشه با فونت های اصلی کافیست ابتدا فایل را از حالت فشرده خارج نمایید سپس محتویات پوشه Fonts را کپی نمایید و در پوشه Fonts نرم افزار اتوکد نصب شده در سیستم خود Paste نمایید و سپس کامپیوتر خود را Restart نمایید. اکنون نقشه با فونت های اصلی نمایش داده می شود.
