نقشه های آپارتمان مسکونی 120 متری (پلان + نما)
- عنوان: نقشه های آپارتمان مسکونی 120 متری (پلان + نما)
- فرمت: DWG
- تعداد شیت: 2 شیت نقشه
- قابلیت ویرایش: دارد
- ابعاد ساختمان: 8 متر در 15 متر
- نقشه های آپارتمان مسکونی 120 متری با سطح اشغال 8 متر در 15 متر شامل نقشه های پلان همکف، پلان تیپ طبقات و نمای اصلی آپارتمان است. این ساختمان به صورت یک مجموعه آپارتمانی 4 واحدی در 3 طبقه روی همکف طراحی شده است. نقشه ها با رعایت مقیاس در شیت A3 چیده شده و آماده پرینت است. نقشه ها به طور کامل لایه بندی شده و ضخامت خطوط نیز رعایت شده است.
- راهنما: برای نمایش نقشه با فونت های اصلی کافیست ابتدا فایل را از حالت فشرده خارج نمایید سپس محتویات پوشه Fonts را کپی نمایید و در پوشه Fonts نرم افزار اتوکد نصب شده در سیستم خود paste نمایید و سپس کامپیوتر خود را Restart نمایید. اکنون نقشه با فونت های اصلی نمایش داده می شود.

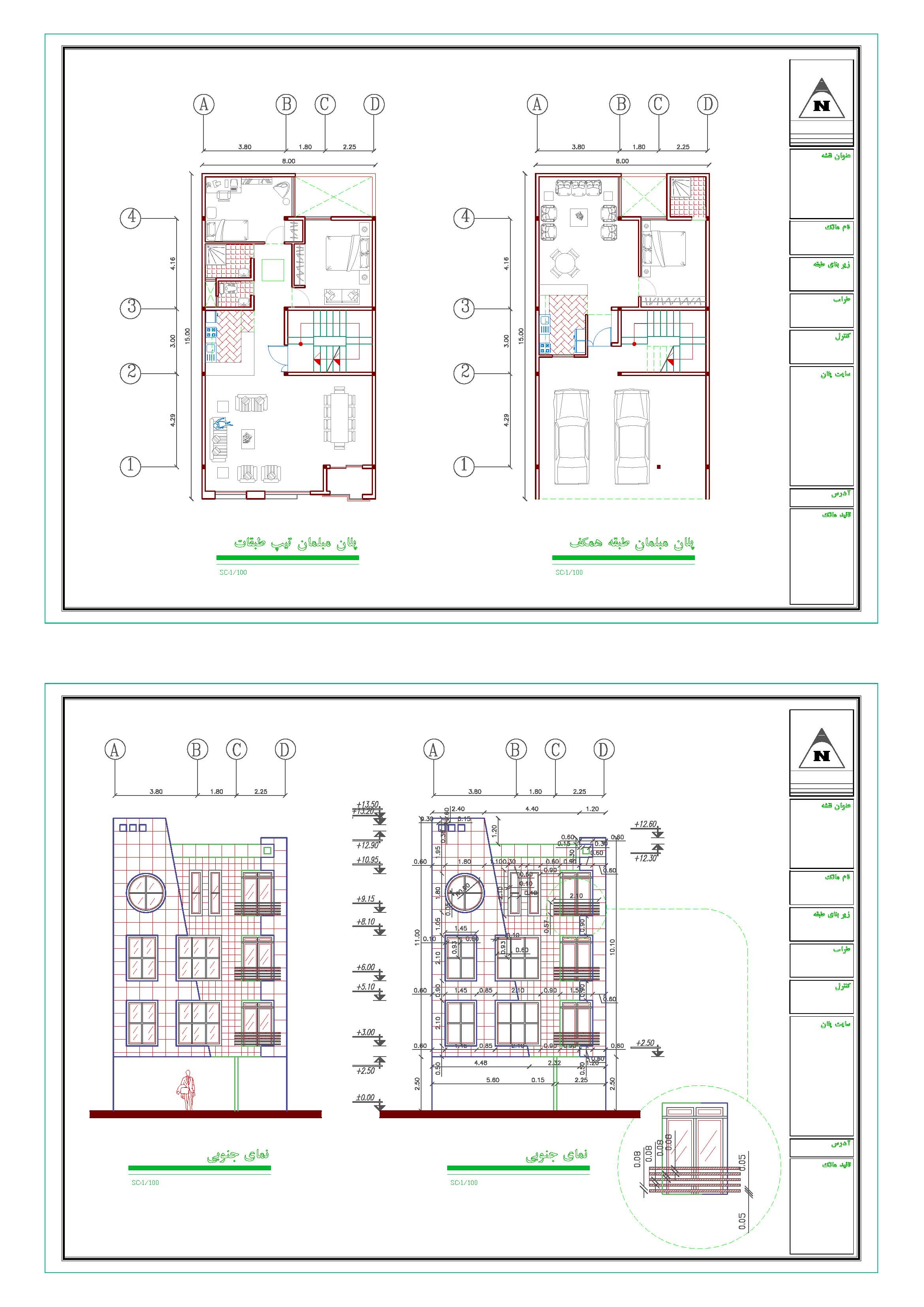

- فهرست نقشه ها:
- نقشه شماره 1 (شامل پلان های مبلمان همکف و تیپ طبقات)
- نقشه شماره 2 (شامل نما با اندازه گذاری کامل)
